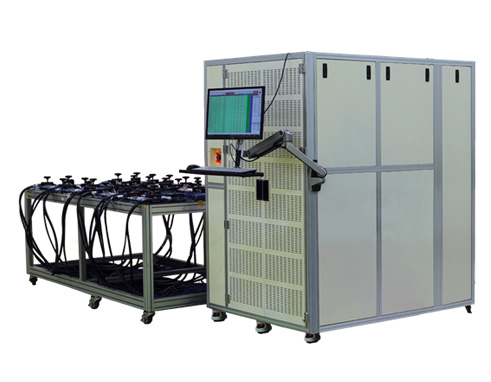

二次电池大电流充放电机
FEATURE
- 全球唯一混合(Linear+Switching)方式电池充放电控制方式；
- 采用Merge Mode，以实现大电流(400A)；
- 实现精确的电流波形(Tr/Tf Time 5ms以内)。
-
WS 7400充放电Cycler优点
-
1) 世界一流水平性能
- · 高精度（电压±0.05%，电流±0.1%），CP脉宽100ms，充放电转换时间5ms，记录条件100ms
- · 提供三种程序 (Run-OS, Schedule Editor, Data Viewer)
-
2) 混合（linear+Switching）方式电池充放电控制的优点
- · 可提高控制精度是Linear控制的优点。
- · 设备尺寸紧凑及高能效是Switching控制的优点。
-
3) 采用Merge Mode，以实现大电流
- · 采用Merge Mode，可应对各种容量电池单元。
- · 电池单元容量增加时，也无需附加设备。
-
4) 电动汽车模拟
- · 为了验证对电动汽车行驶或自动行驶时产生的电流的电池性能，可以在实际行驶模式下电流波形。
-
5) 消除通道之间干扰
- · 大电流充放电通道中产生的电磁波可能影响低电流充放电通道的电流，各通道独立运行，以消除相邻通道之间的干扰。
-
6) 实现精确波形及各种检查工序
- · 可以利用PPC（Programmable Pulse Compiler）通过想要的波形对电池进行充放电，可精确测量电流、电压及温度等参数。
-
Marketing Division

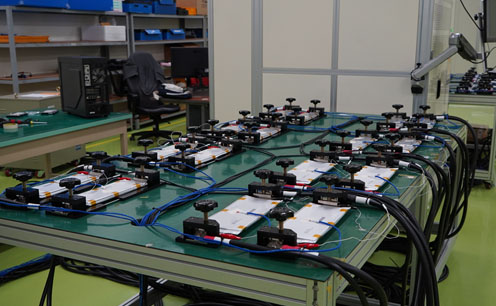

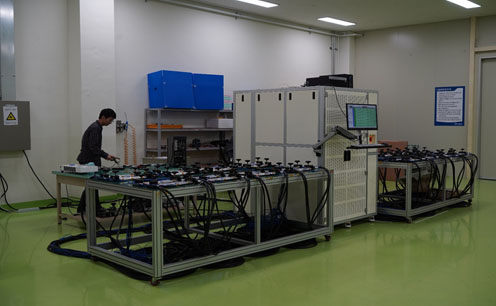

- 1) 运营Test House – 支持5V 400A 16Ch Modular Rack
- 2) 设备出租Service
SPECIFICATION
WS7400
| 类别 | Spec | |
|---|---|---|
| 规格参数 | 5V 200A/400A | |
| Voltage | Resolution 1mV | Accuracy ±0.05% |
| Current | Resolution 1mA | Accuracy ±0.1% |
| Power | CP mode 100ms | Accuracy ±0.15% |
| 4Ranges | 20A, 100A, 200A, 400A | |
| (Manual or Auto Selecting) | ||
| Control Mode | CC, CCCV, CP, CPCV, CR, CRCV, Reset, DCIR | |
| Pulse Width | Current : 100ms≤, Power : 100ms≤ | |
| Current Rising | 400A : 5ms (Short Cable) | |
| 充放转换时间 | 5ms≤ | |
| 记录条件 | 100ms | |
| 安全措施 | Hardware 7parts, Software 4parts | |
| Size | WHD =1200x1800x1500 [mm], 32CH | |
技术开发的差别性
※ 您可以通过向左/向右滚动来检查内容。
-

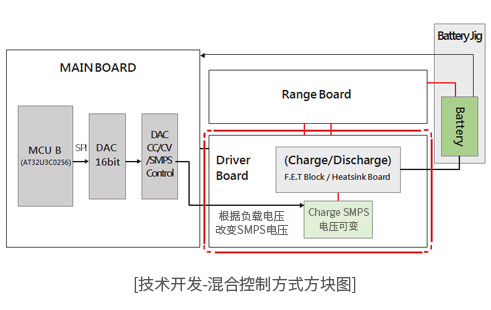

1) HYBRID方式(线性+switching)电池充放电控制- 可变电压开关控制（能耗效率↑）和FET块的线性控制（精度↑）
2) 合并（MERGE）模式，以实现大电流（400A）
| 电流施加模式 | 普通模式（串联） | 合并模式（并联） |
|---|---|---|

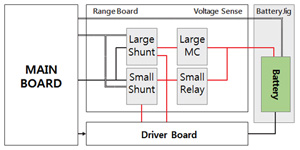

| 方块图 |  |
|
| 概念图 |  |
 |
| 工作通道 | Implemented in 2 channels | Implemented in 1 channel (Cell #2: Off) |
| 最大电流 | 200A/200A | 400A |
-
3) 尺寸紧凑、消除COSSTALK- 与相同容量相比，尺寸减少30%
- 消除相邻模块的电磁波干扰(Crosstalk)
-
4) 实现精密波形- 采用PPC(Programmable Pulse Compiler)，通过所需的波形准确测量电池充放电、电压/电流/温度；
- 与传统充放电机相比，在脉冲宽度、可变Tr/Tf功能及提高精度等很多方面改善了性能。
利用PPC实现精确波形的例子

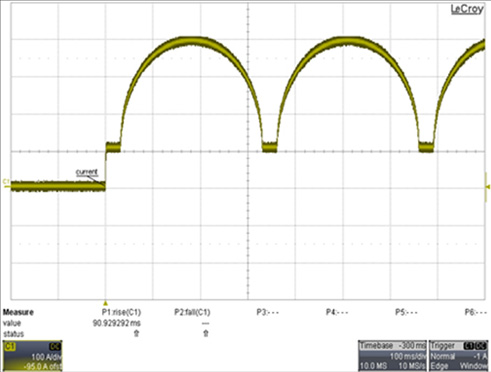

半圆形脉冲

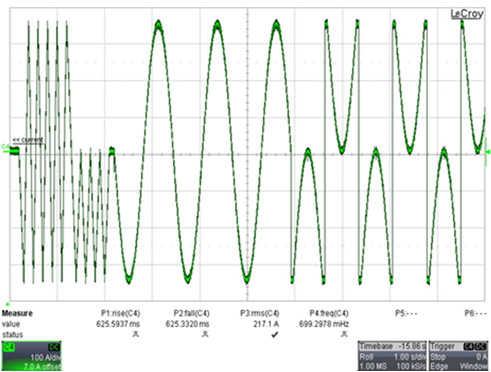

三角波、正弦波、任意波形

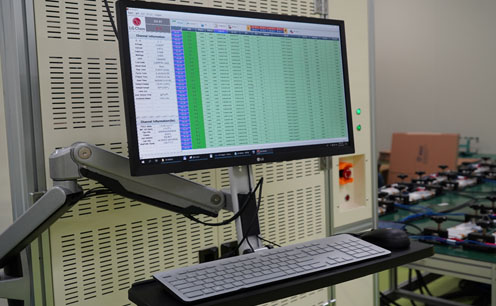

Software - Run OS

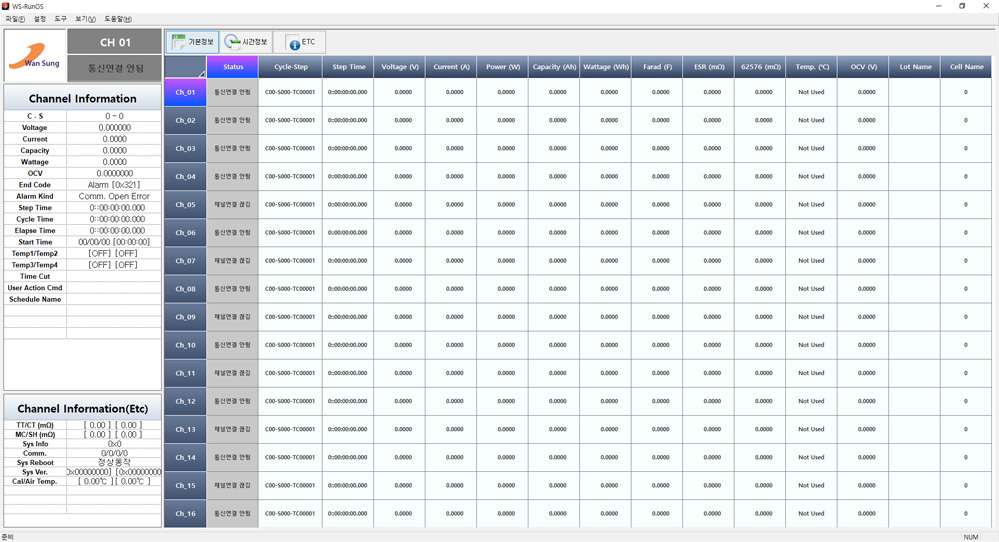

Run OS是一种工具，可以打开和运行在Editor中编制的Schedule Pattern，还可通过显示器屏幕实时查看当前运行情况及结果。

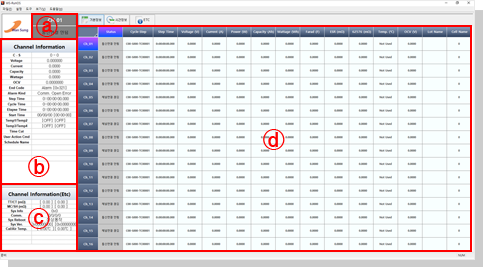

Run OS界面结构
- ⓐ Guide View :
显示选中通道的连接及作业情况； - ⓑ Channel Information View :
详细显示选定Channel的当前状态和作业信息； - ⓒ Channel Information (ETC)View :
显示提示通道工作情况的信息； - ⓓ Main View :
实时显示当前进行的多个Channel信息。
Software - Viewer

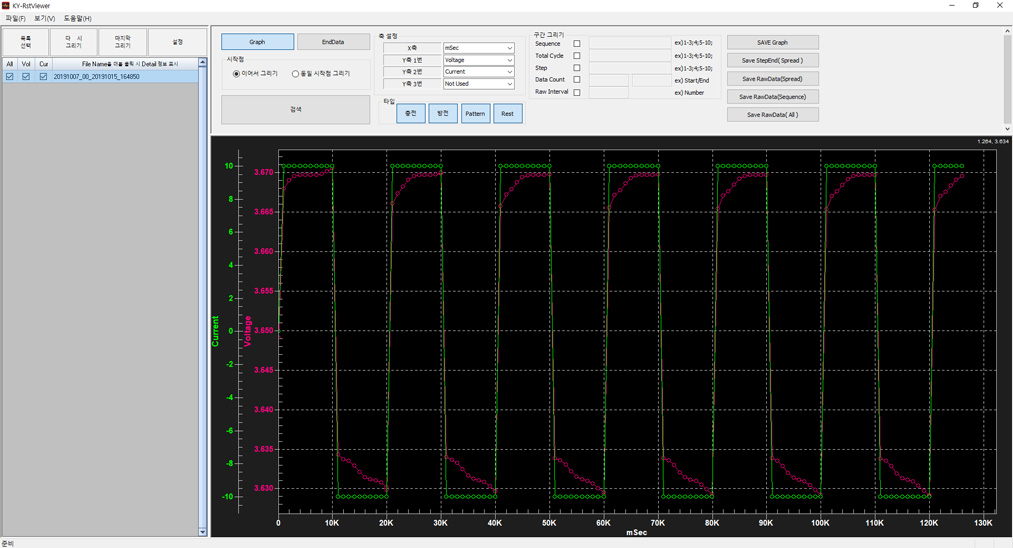

示例界面(电流、电压)

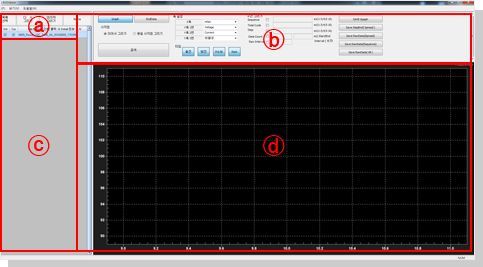

Viewer界面结构
- ⓐ / ⓑ Menu View :
显示主菜单和作业菜单目录。 - ⓒ Data View :
显示选中结果Data的文件名。 - ⓓ Main View :
用图表显示选中结果值。
Schedule界面结构
示例界面
Viewer界面结构
- ⓐ Tree View :
可以编制Schedule目录。 - ⓑ Main View :
可以设置Schedule Flow及其他条件。 - ⓒ Print View :
完成Schedule编制后进行Compile时，显示是否存在设置错误(Error)。 - ⓓ ETC Setting View :
可以设置Configuration及Alarm Mask。
