양방향 에너지 회생형 신뢰성 검사시스템
전기차용 DC/DC 컨버터의 신뢰성 및 전기적 특성을 시험하는 통합관리시스템
공냉식 (크라이슬러)
제어PC, 에너지 회생형 전자로드,
HV/LV Power Supply, 고저온 챔버(-40℃~120℃)
HV/LV Power Supply, 고저온 챔버(-40℃~120℃)
수냉식 (재규어, GM, 랜드로바)
제어PC, 에너지 회생형 전자로드, 수냉장비(칠러/배관)
HV/LV Power Supply, 고저온 챔버(-40℃~120℃)
HV/LV Power Supply, 고저온 챔버(-40℃~120℃)
에너지 회생기술을 통해 시스템 장비 발열개선,
비용절감 및 부피축소 구현
- 차량용 DC/DC 컨버터와 양방향 통신 (CAN, RS485, RS232, PWM)
- DC Power Supply의 전압/전류, 가동시간 설정 및 모니터링
- 전자로드의 전압/전류와 가동시간 설정 및 모니터링
- 대전류 자동 극성 변환, 과전류 및 과전압 자동차단 기능
- 챔버 온도 제어 및 모니터링
- 채널별 개별 구동 및 블럭별 구동 기능
- 구동 현황, 전압/전류 그래프 표시, 모델 편집 및 등록
- Power Meter 기능 (입출력 디지털 전압/전류계 적용)
- 고저온 칠러 제어 및 유량/압력/온도 모니터링
- 에너지 회생 효율 80% 이상

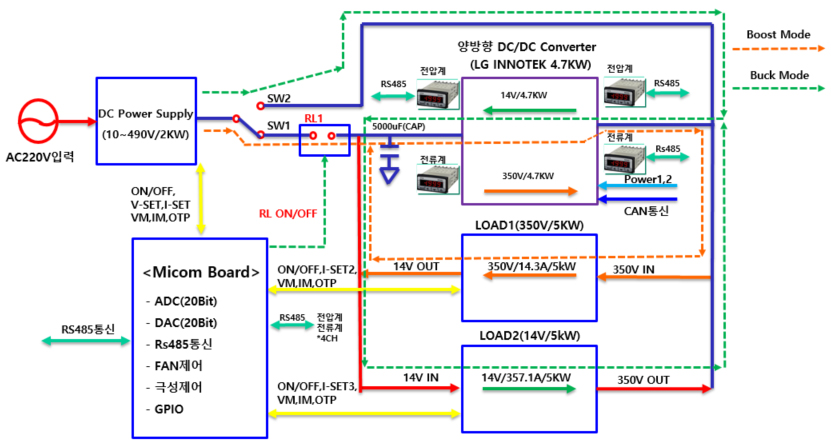

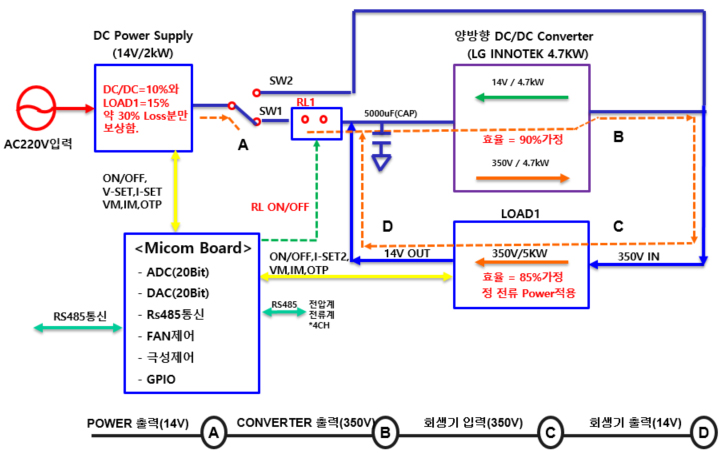

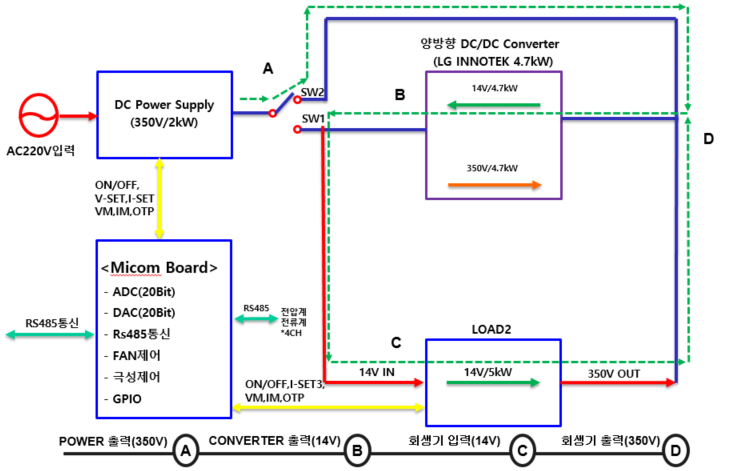

전체 구성도
주요 재원
| 구분 | 내용 | 비고 |
|---|---|---|
| HV DC Power Supply | 200~490Vdc / 0~10A / 2kW | |
| LV DC Power Supply | 10~20Vdc / 2kW | |
| 회생형 Electronic Load | Load1 200~450V 4.2kW / Load2 11~20V 4.2kW | OVP, OCP, OTP, Recycling Load |
| Digital Power Meter | Power conversion using a voltage & current meter(Within ±0.5%) | 5 Digit Display |
| Data Acquisition Unit | Processed at MICOM Board | |
| Chiller | -20℃ ~ 90℃, Flow Rate 140L/min Max | |
| PC | 산업용 PC | 전압/전류/온도, 칠러/챔버 등 제어/모니터링/기록 |
| Flow Meter per Ch. | 5~10L/min, 2/1”(15A) | |
| Pressure Transmitter | 1/4“(1~1.5Bar) | |
| Rack System | 3 Phase 220V Input / 8kW |
프로그램
챔버 온∙습도, 시료의 입∙출력 전압/전류/연결상태 등 Monitoring & Recording
-
① Program Function Key
챔버의 온, 습도를 제어하며 현재의 챔버 온, 습도 상태 디스플레이. -
② Sequence Status
채널별 Sequence 상태 표시 및 진해 시간 디스플레이. -
③ Control Panel
채널별 Sequence 상태 표시 및 진해 시간 디스플레이. -
④ HV, LV
시료의 입, 출력 전압 전류 모니터링 -
⑤ Sequence Status
BuckCV Mode시 LOAD값 제어 -
⑥ LOAD
BuckCV Mode시 LOAD값 제어 -
⑦ Chamber 및 Chiller 상태표기
-
⑧ 동작상태 표기
